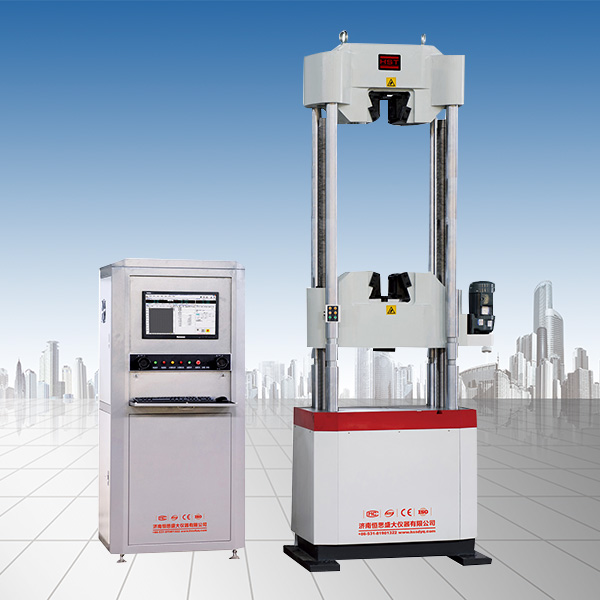

LAW-600D電液伺服鋼絞線試驗機
LAW-600D電液伺服鋼絞線試驗機主要技術指標：
|
產品型號 |
LAW-300D |
LAW-600D |
LAW-1000D |
|||
|
大試驗力(kN) |
300 |
600 |
1000 |
|||
|
結構形式 |
六柱鏈條傳動油缸下置式 |
|||||
|
控制方式 |
等速應力、等速變形、等速位移三閉環控制和編程控制 |
|||||
|
試驗機級別 |
1級 |
|||||
|
試驗力測量范圍（FS） |
2%-100% |
|||||
|
試驗力示值相對誤差（%） |
≤±1 |
|||||
|
力顯示分辨力 |
1/20000 |
|||||
|
變形有效測量范圍（FS） |
2%～100% |
|||||
|
變形顯示分辨力 |
1/20000 |
|||||
|
變形示值相對誤差（%） |
≤±0.5 |
|||||
|
位移分辨率 |
0.01 |
|||||
|
位移示值相對誤差（%） |
≤±0.5% |
|||||
|
活塞大移動速度(mm／min) |
0.5-50無級調速 |
|||||
|
橫梁調整速度(mm／min) |
250 |
|||||
|
油缸活塞行程 |
250 |
|||||
|
大拉伸空間 |
1000 |
|||||
|
立柱間有效間距 |
420 |
470 |
520 |
|||
|
拉伸輔具配置 |
液壓自動夾緊式拉伸輔具 |
|||||
|
鋼絞線夾持范圍 |
Ф12.7、Ф15.2mm |
Ф12.7、Ф15.2mm |
Ф12.7、Ф15.2mm |
|||
|
壓縮輔具配置 |
Φ160球面自動找正式壓縮輔具 |
|||||
|
供電電源 |
380V/50Hz/三相四線制 |
|||||
|
可選配部件 |
||||||
|
拉伸輔具圓試樣夾持直徑 |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ50 |
|||
|
拉伸輔具扁試樣夾持厚度 |
0-15 |
0-15mm |
0-30mm |
|||
|
彎曲輔具配置 |
三點式彎曲輔具 |
|||||
|
彎曲支輥上下直徑 |
3×Φ30 |
|||||
