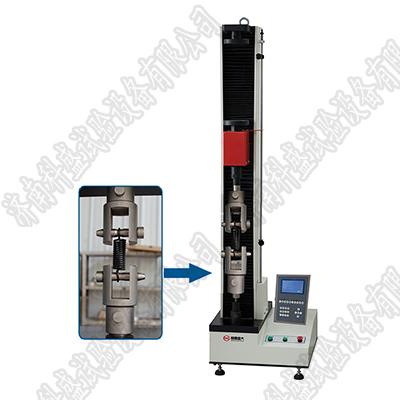

單臂式彈簧拉力試驗機

單臂式彈簧拉力試驗機產品詳情：依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。

試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

單臂式彈簧拉力試驗機技術規格：

量程50N100N500N1000N5000N

試驗力分檔分×1、×2、×5、×10、四檔

試驗力精確值0.0010.01N0.1N

試驗力示值誤差≤±1%

位移精確值0.01mm

位移示值誤差≤±（50+0.15λ）

試驗機級別1級

拉伸空間500mm

壓縮空間500mm

試驗行程500mm

壓盤直徑110mm

位移速度1mm/min-500mm/min分檔可調

試驗機尺寸約530mmⅹ230mmⅹ1400mm

試驗機重量約140KG

供電電源AC220V±10%50HZ

單臂式彈簧拉力試驗機產品構成系統：

1、主機：采用單臂式結構。

2、傳動系統：由減速器、精密絲杠副及導向部分等組成。

3、驅動系統：由交流伺服調速器極其電機實現系統驅動。

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5、安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。
